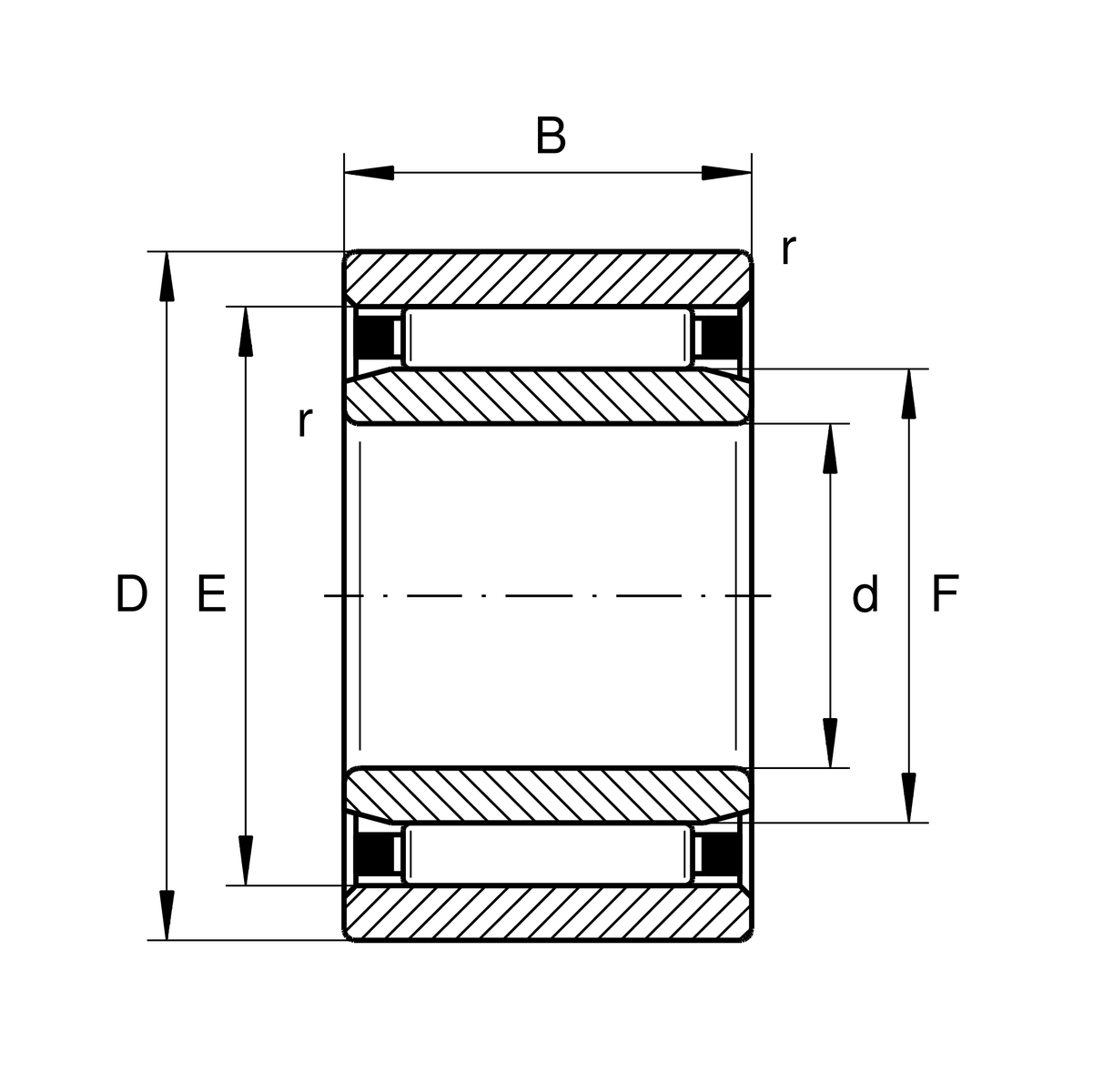

主なサイズとパフォーマンスデータ

d

 35 mm

D

 50 mm

B

 17 mm

Cr

 21400 N

Cor

 41500 N

Cur

 5300 N

基準速度

 6500 rpm

げんかいそくど

 11500 rpm

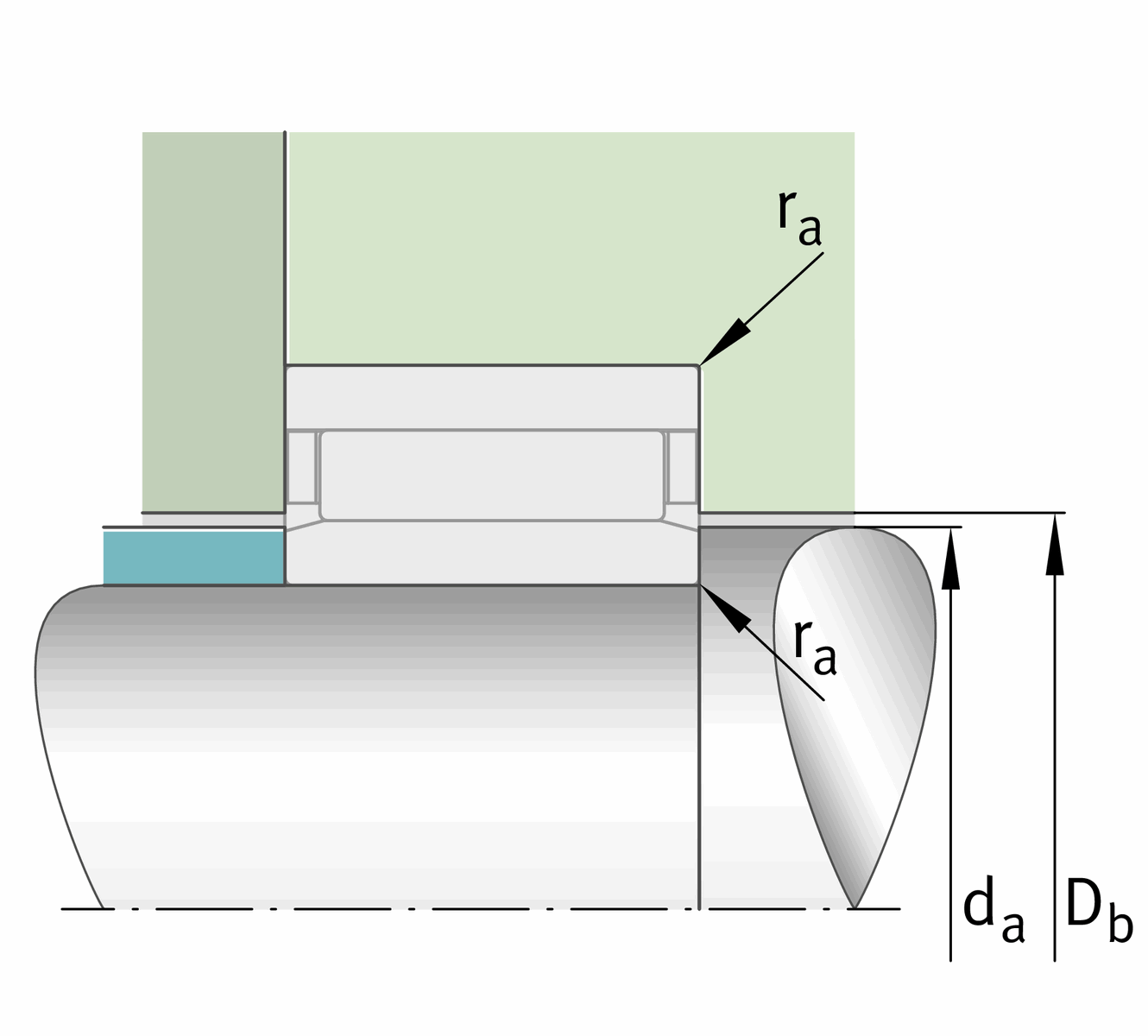

取り付け寸法

ramax

 0.3 mm 最大キャビティ半径

rmin

 0.3 mm 最小面取り寸法

da

 39.5 mm 安装尺寸

E

 45 mm 外 ちょつけい

F

 40 mm 内圈 ちょつけい

db

 44.4 mm 轴向导向NK/轴 肩 ちょつけい

Da

 45.5 mm 外輪肩部直径

Db

 40.6 mm 轴向导向NK/轴承座 肩 ちょつけい

s

 0.8 mm 轴向位移

寸法すんぽう

ramax

 0.3 mm 最大キャビティ半径

rmin

 0.3 mm 最小面取り寸法

da

 39.5 mm 安装尺寸

E

 45 mm 外座圈 ちょつけい

F

 40 mm 内圈ちょつけい

db

 44.4 mm 軸方向ガイドNK/シャフトショルダー ちょつけい

Da

 45.5 mm 外輪肩部直径

Db

 40.6 mm 軸方向ガイドNK/軸受座肩部ちょつけい

s

 0.8 mm じくほうこうへんい

おんどはんい

Tmin

 -30 °C 最低動作温度

Tmax

 120 °C 最高動作温度
